半导体高端制造源于专业的设计与优秀的品质

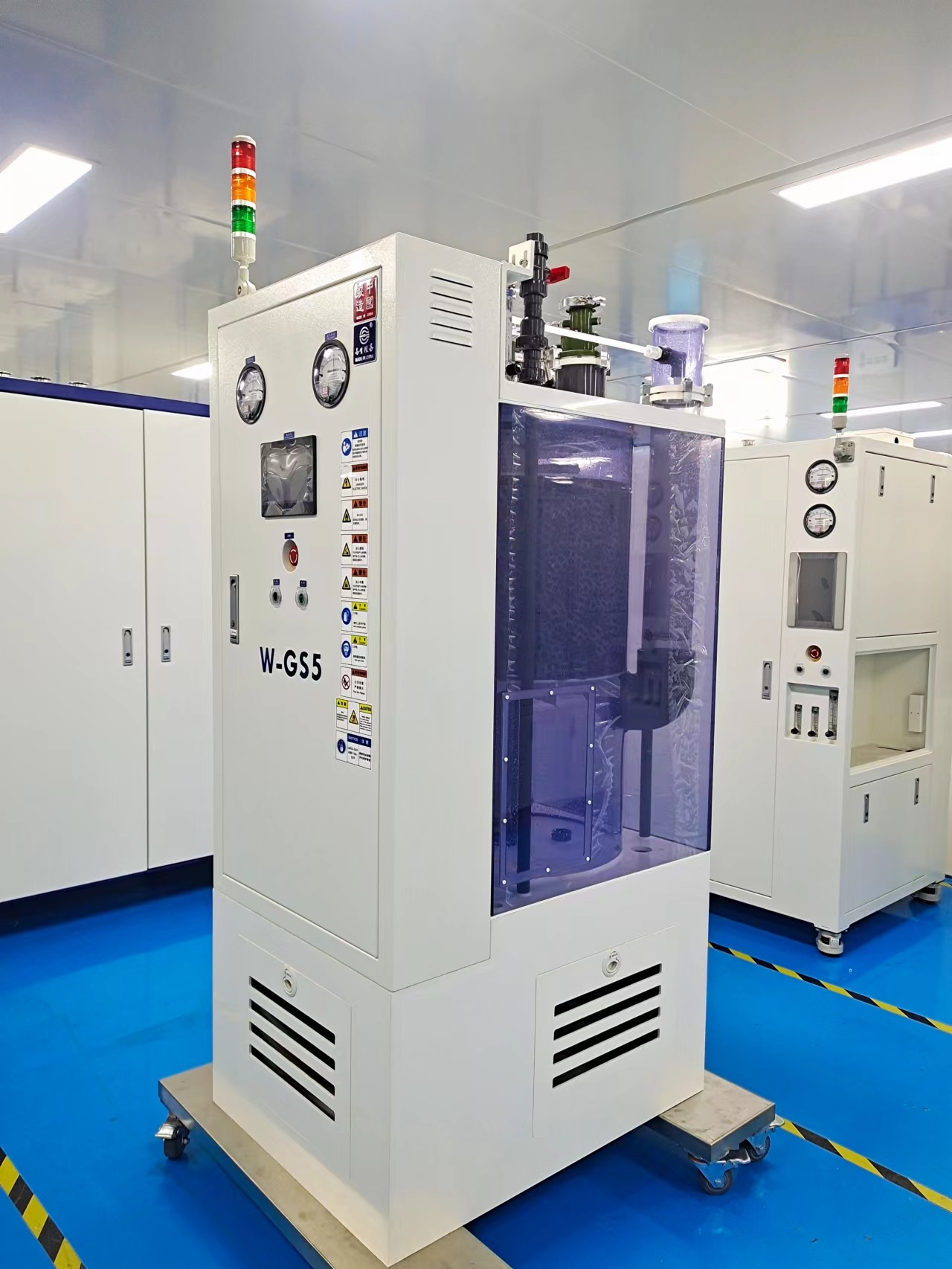

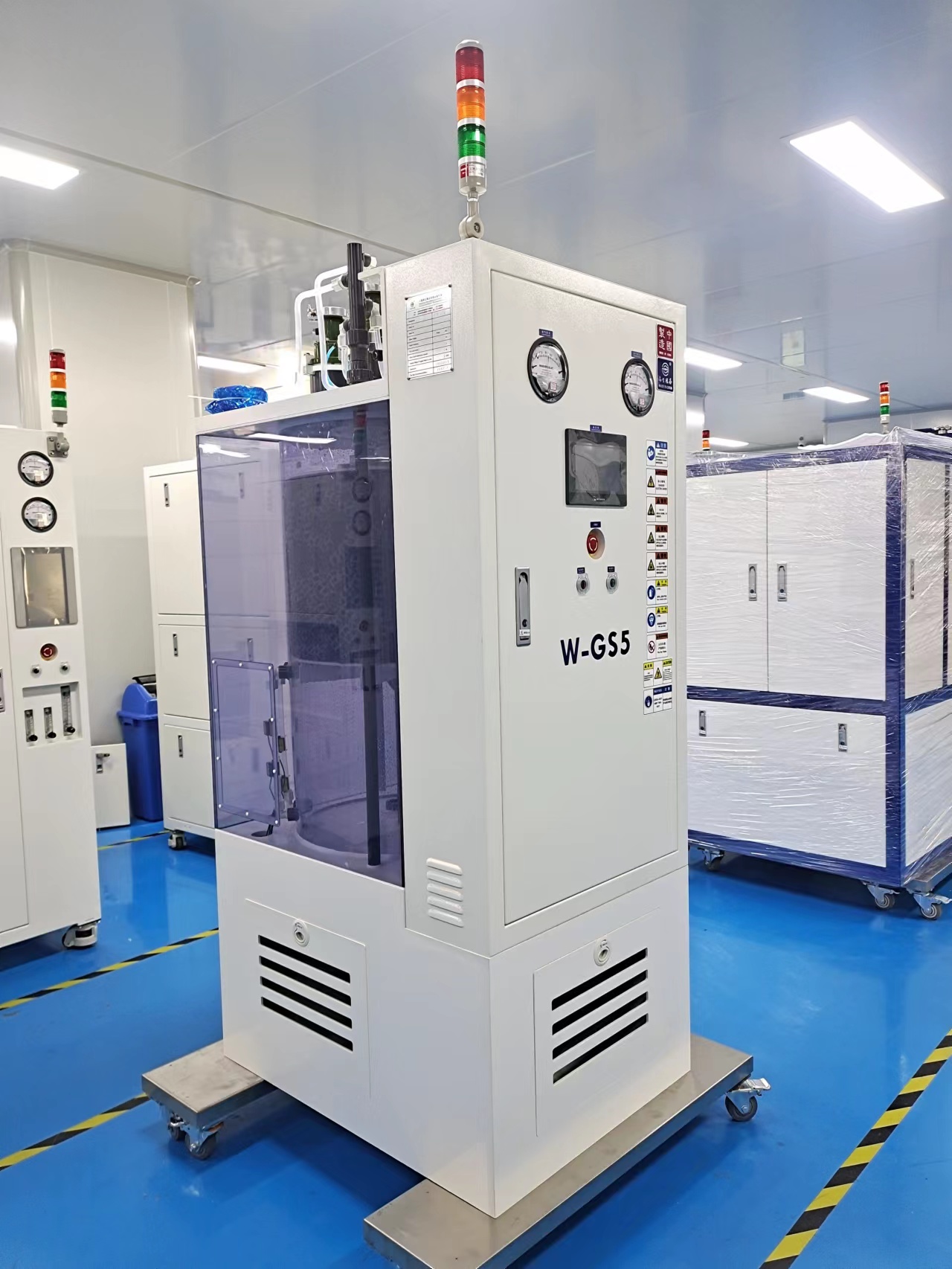

W-GS5水洗式尾气处理设备
水洗式尾气处理设备
气体经过两级处理，一级气体虹吸涡旋冲洗区和二级旋转冲洗区起到去除粉尘、去除固体颗粒副产品、防堵塞的作用。 可溶气体颗粒与高效洗涤液体在二级旋转冲洗区和主反应区进行反应，细颗粒去除和高效液体洗涤是通过五级后段自来 水冲洗区的过滤装置实现的。排气湿度控制系统通过向排气流中注入恒定流量的清洁干燥氮气，进一步降低了排气管道中 水凝结的可能性。经过处理后的气体排放到通风系统，经过厂务废气综合废气处理达到国家气体排放标准。 为了减少淡水消耗，GS5的冷却/水淋区采用的是循环水。底部水槽将循环水收集在其中，固体留在水槽底部。液位开关 自动控制水泵，利用PH值控制内循环周期达到节能减排。
| 目录 | 明细 |
| 腔体接口 | NW50*4 Port |
| 处理容量 | 600LPM |
| 操作方式 | Automatic (PLC) |
| 设备尺寸 (W×D×H ) | 695X920X1810（mm) |
电源供应 | 2.5mm²*4C 50/60HZAC 208V 10A 3phase 3wire+PE |
其他特点 | 三种运行模式、节能设计、循环/排水双泵设计、 擎天柱自转喷淋设计、PM周期长 |
| W-GS5 配置需求 | ||||||||
| 设备各连接口配置 | 厂务二次配要求 | |||||||
| 项次 | 名称 | 材质 | 尺寸规格 | 数量 | 接口方式 | 需求 | 材质 | 备注 |
| 1 | 酸排接口 | PVC | IS0-100 | 1 | C型夹固定 | -50 ～ -100mmH2O | 耐腐 | 1.连接处上方需配有压力表、调节手阀。 2.厂务酸排管需做分段（2m/段）连接，方便后期维护。 |
| 2 | 一般排气接口 | PVC | φ102 | 1 | 抱箍固定 | -20 ～ -30mmH2O | SUS | 连接处上方需加装手阀 |
| 3 | 废气进气接口 | SUS | KF-50 | 4 | KF-50 clamp | -50 ～ -100mmH2O | SUS | |
| 4 | 自来水接口 | SUS | 3/8”SWAGELOK | 1 | 3/8” SWAGELOK 卡套 | 4-7LPM 2-3kgf/cm² | SUS | 浑浊度：不超过5度 PH值：6.5-8.5 |
| 5 | 氮气接入口 | SUS | 3/8”SWAGELOK | 1 | 3/8” SWAGELOK 卡套 | 4-6kgf/cm² 30-60LPM | SUS | 需加装调压阀 |
| 6 | 电源接口 | Cu | 2.5m²*4C | 1 | 端子螺丝固定 | 2.5mm²*4C 50/60HZ AC 208V 10A 3phase 3wire+PE | 铜芯软线 | 厂务至设备之间的电源线不得有接头 |
| 7 | 排水接口 | PVC | 3/4" ANSI | 1 | 3/4"由令 | 40LPM Acid Drain | PVC | 需加装手阀、逆止阀 |
| 联锁功能表 | |||||||||
| 编号 | 安全组件名 | 所在位置 | 断开部件和功能 | 信号灯状态 | 蜂鸣器状态 | 显示屏是否报警 | 是否人工复位 | 动作方式 | 互锁实现回路 |
| 1 | 紧急停止 | 机台正视操作面板中间 | 断开主电源 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |
| 2 | 烟雾侦测器 | 电控箱上端 | 断开主电源 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |
| 3 | 漏液侦测 | 水泵区 | 断开控制电源 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |
| 4 | 液位过高侦测器 | 水槽 | 断开控制电源 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |

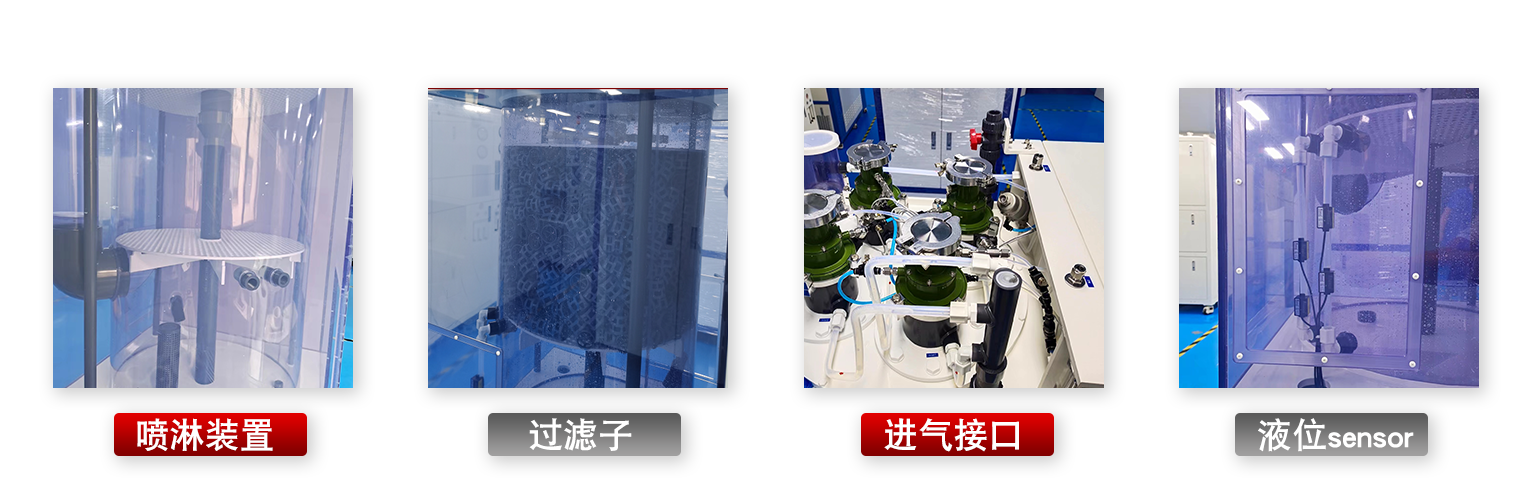

1. 擎天柱自转喷淋装置

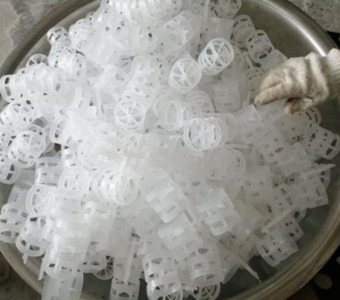

由高压磁力循环泵通过PVC管输送内循环水至自转式喷水头，利用水压推动原理将喷水摇杆器自动旋转喷洒，大面积 接触腔体内气体，高效处理气体，腔体内的过滤子有效拦截 POWDER 及反应物。
2. 红外感应式水位传感器

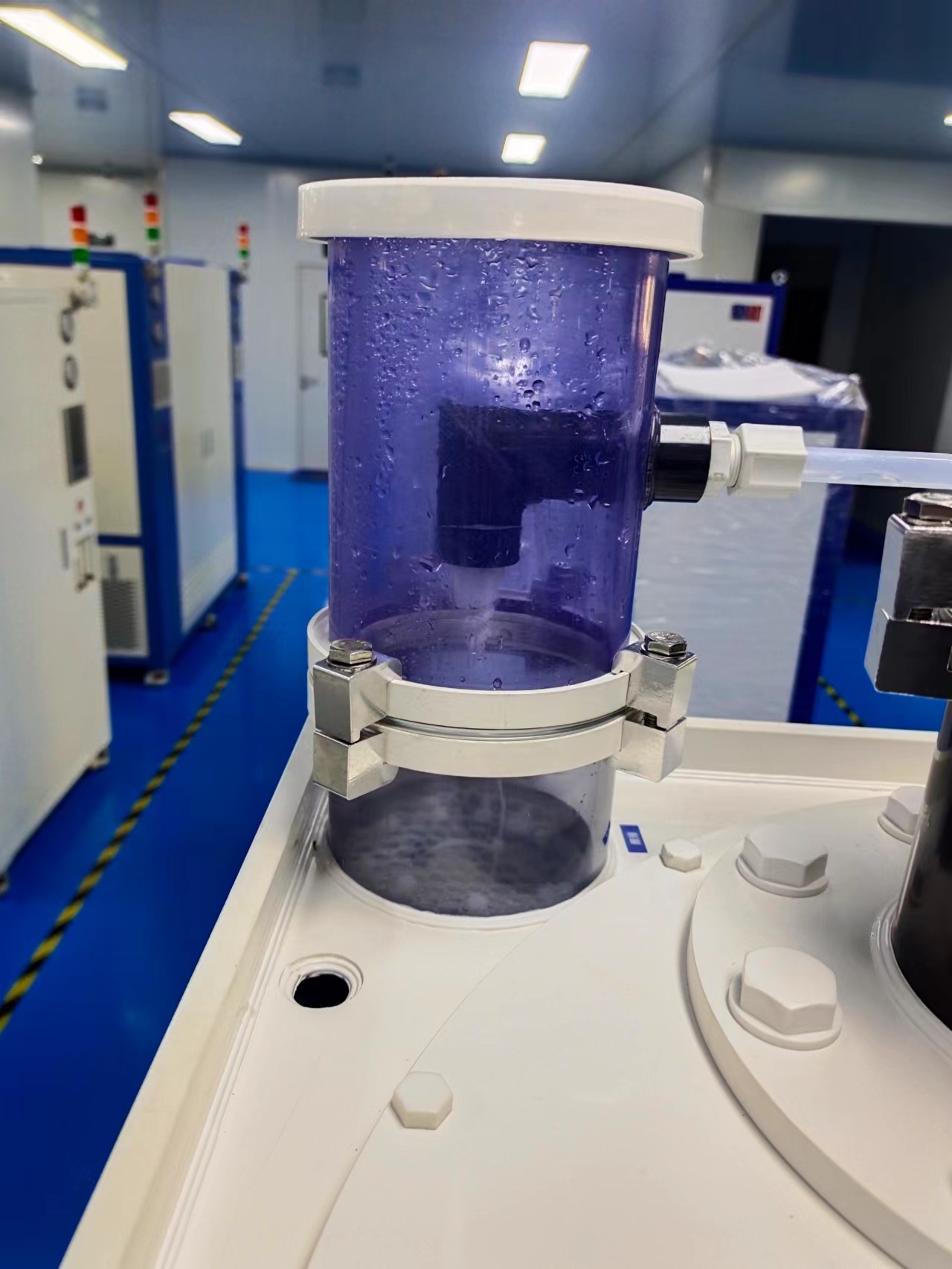

由原机械式浮球水位传感器升级成红外传感器侦测水位，利用红外线的物理性质来进行测量的传感器，有灵敏度高等 优点；水位红外线传感器可以控制排水装置的运行。
3. 节水模式
安装PH SENSOR，根据PH值控制进、排水，减少废水排放量。
