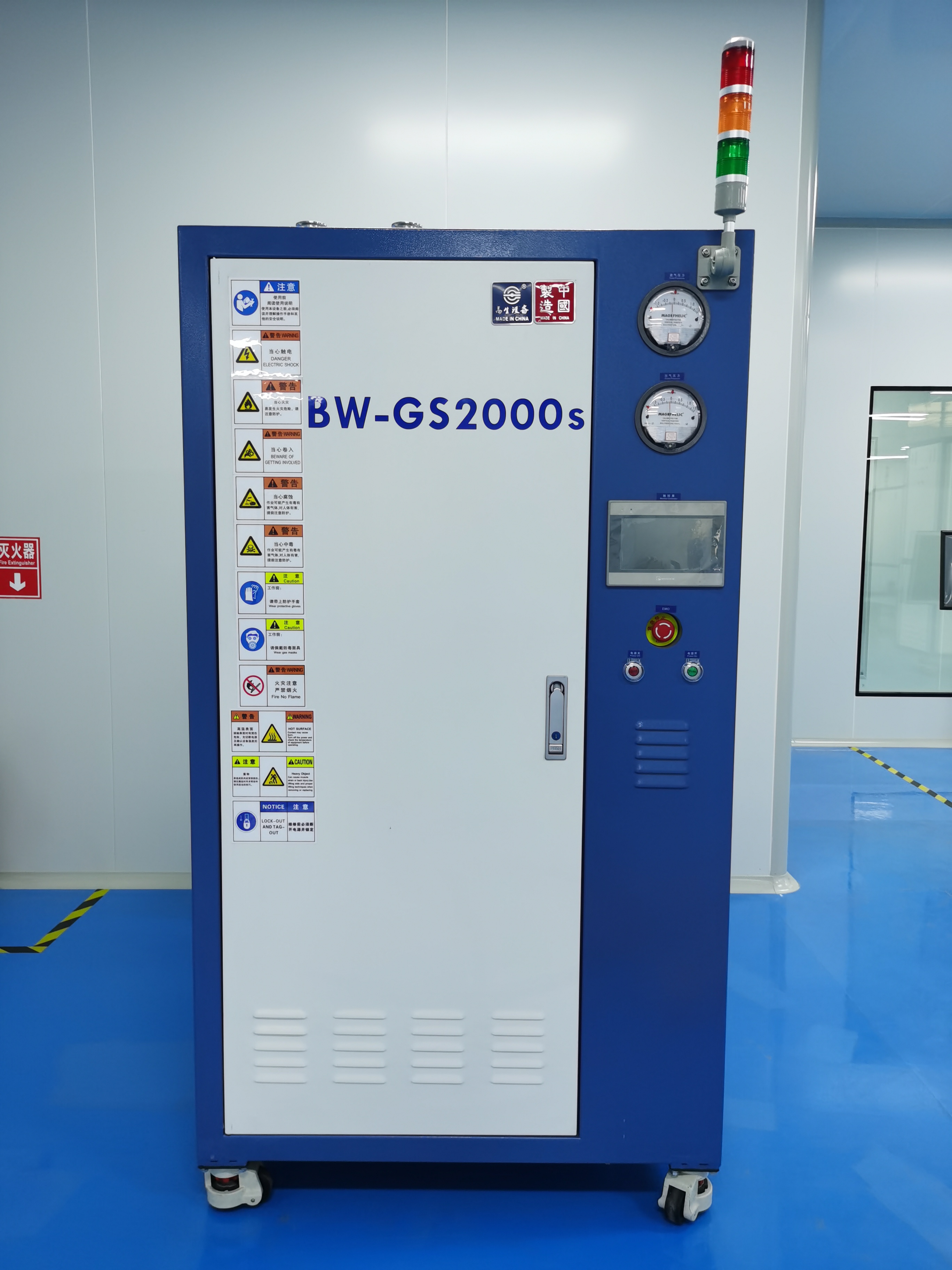

BW-GS2000S燃烧水洗式尾气处理设备
燃烧水洗式尾气处理设备
天然气经过点燃，在反应室内形成高温喷流状火炬，对进入的制程废气进行燃烧氧化和高温分解，使其形成有机、可燃、燃烧热值较高的可直接燃烧处理的废气，燃烧处理后的产物为H2O、CO2等无害物质，再由水洗系统对其进行冲刷、喷淋、降温、水溶水解等处理，溶于水的物质作为废水排出，处理达标的气体则定向排放至厂务中央系统。
| 目录 | 明细 |
| 腔体接口 | 6 Ports |
| 处理容量 | 1000LPM |
| 设备尺寸 (W×D×H ) | 950X950X1850（mm) |
| 电池供应 | 208VAC /3phase 3wire+PE 50/60HZ |
其他特点 | 防腐涂层技术、高效的Burner |
| BW-GS2000D 配置需求 | ||||||||
| 设备各连接口配置 | 厂务二次配要求 | |||||||
| 项次 | 名称 | 材质 | 尺寸规格 | 数量 | 接口方式 | 需求 | 材质 | 备注 |
| 1 | 酸排接口 | SUS | IS0-160 | 1 | C型夹连接 | -80 ～ -120mmH2O | 耐腐 | 1.连接处上方需配有压力表、调节手阀 2.厂务酸排管需做分段（2m/段）连接，方便后期维护 3.固定C型夹不得少于6个，酸排管必须耐腐 |
| 2 | 一般排气接口 | SUS | φ102 | 1 | 抱箍固定 | -10 ～ -20mmH2O | SUS | 连接处上方需加装手阀 |
| 3 | 废气进气接口 | SUS | KF-40 | 6 | KF-40 clamp连接 | -80 ～ -120mmH2O | SUS | DRY-Pump 尾端需加装手阀 |
| 4 | 氮气接入口 | SUS | 3/8”SWAGELOK | 1 | 3/8”SWAGELOK 卡套 | 4-5 kgf/cm² 30-60LPM | SUS | 需加装调压阀 |
| 5 | 冷却水回水接口 | SUS | 1/2" SWAGELOK | 1 | 1/2" SWAGELOK 卡套 | 4-6 kgf/cm² | SUS | 必须配有流量计、压力计 |
| 6 | 冷却水进水接口 | SUS | 1/2" SWAGELOK | 1 | 1/2" SWAGELOK 卡套 | 4-6 kgf/cm² | SUS | 需加装过滤装置，防止水质差造成设备内部管路堵塞 |
| 7 | 自来水进水接口 | SUS | 1/2" SWAGELOK | 1 | 1/2" SWAGELOK 卡套 | 5-10LPM 3-8 kgf/cm² | SUS | 需加装过滤装置，防止水质差造成设备内部自来水管路、喷头堵塞 |
| 8 | 排水接口 | PVC | 3/4" ANSI | 1 | 3/4"内丝由令 | Acid Drain | PVC | 需加装手阀、逆止阀 |
| 9 | 远程接口（预留） | SUS+PVC | RS232 公头 | 1 | RS232插头连接 | RS232 母头 | 信号线 | 如有需求，连线由高笙提供。 |
| 10 | CDA接入口 | SUS | 3/8" SWAGELOK | 1 | 3/8”SWAGELOK 卡套 | 4-6 kgf/cm² 80-100LPM | SUS | 需加装调压阀 |
| 11 | 天然气 | SUS | 1/2" SWAGELOK | 1 | 1/2" SWAGELOK | 0.5-2 kgf/cm² | SUS | 需加装手阀 |
| 12 | 氧气接入口（选配） | SUS | 3/8" SWAGELOK | 1 | 3/8" SWAGELOK | 3-6 kgf/cm² | SUS | 需加装调压阀 |
| 13 | 电源接口 | Cu | 10mm²*4C | 1 | 端子螺丝固定 | 10mm²*4C 50/60HZ AC 208V 10A 3phase 3wire+PE | 铜芯软线 | 厂务至设备之间的电源线不得有接头，接头处，损坏风险极大。 |
| 联锁功能表 | |||||||||
| 编号 | 安全组件名 | 所在位置 | 断开部件和功能 | 信号灯状态 | 蜂鸣器状态 | 显示屏是否报警 | 是否人工复位 | 动作方式 | 互锁实现回路 |

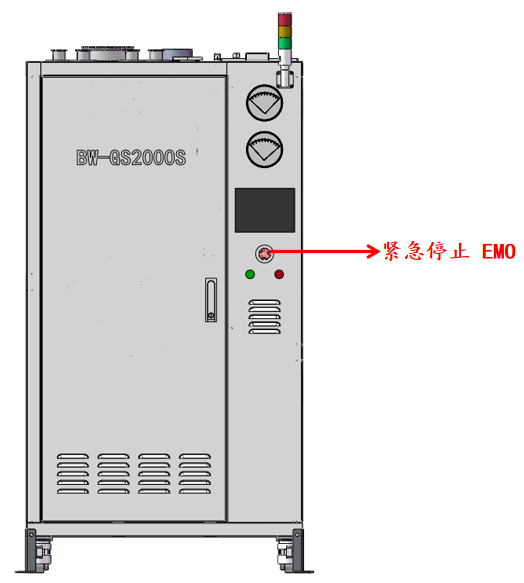

| 1 | 紧急停止 EMO | 机台正视操作 面板中间 | 断开所有电源 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |

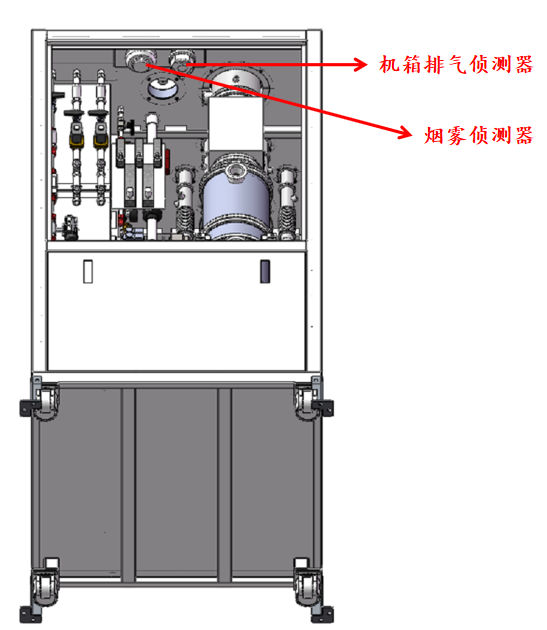

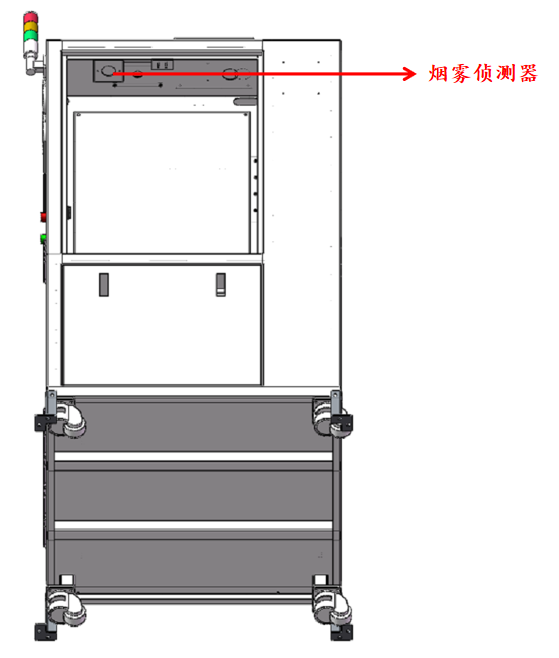

| 2 | 烟雾侦测器 | 电控箱上端、 机箱内上端 | 断开所有电源 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |

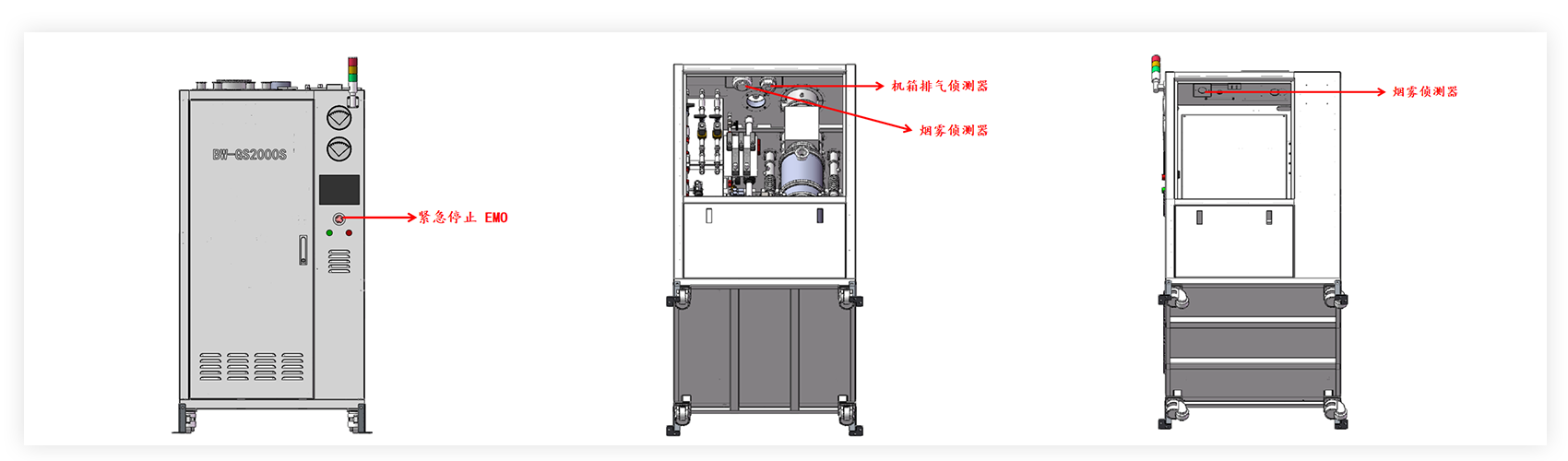

| 3 | 机箱排气侦测器 | 机台顶端一般排气口 | 断开燃烧系统、 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |

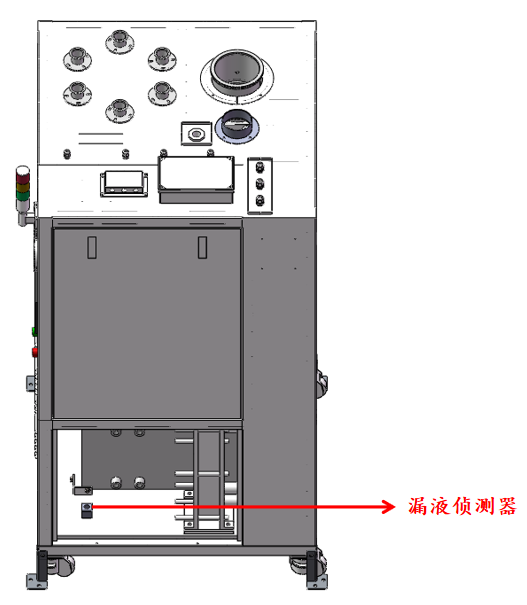

| 4 | 漏液侦测器 | 设备水箱右侧 | 断开自来水、冷却水、循环水和排水、燃烧系统 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |

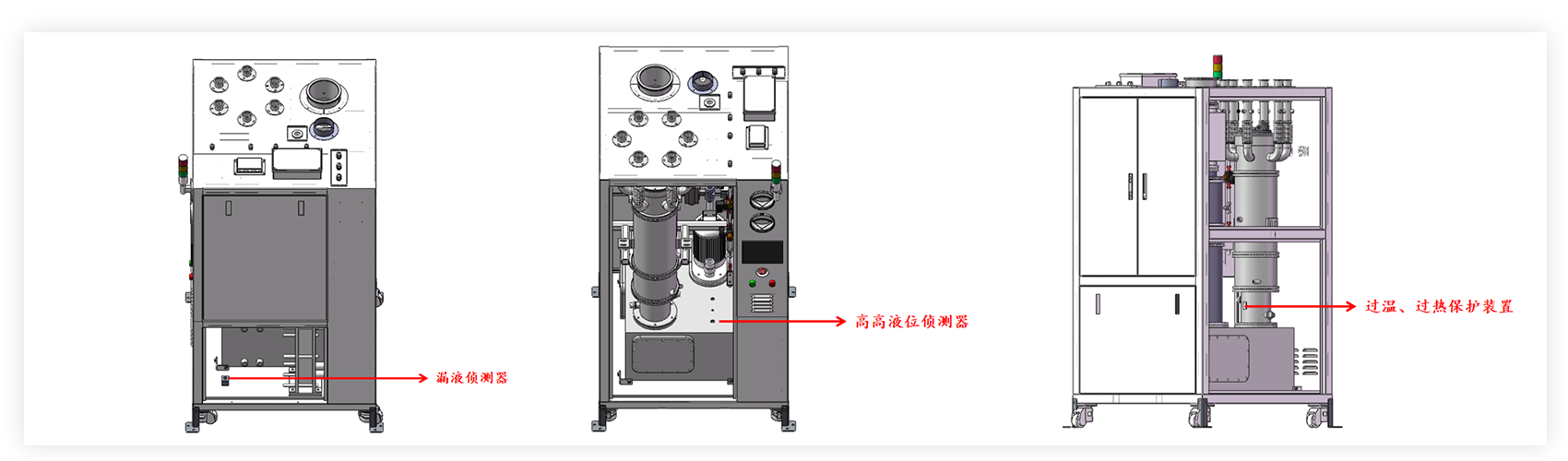

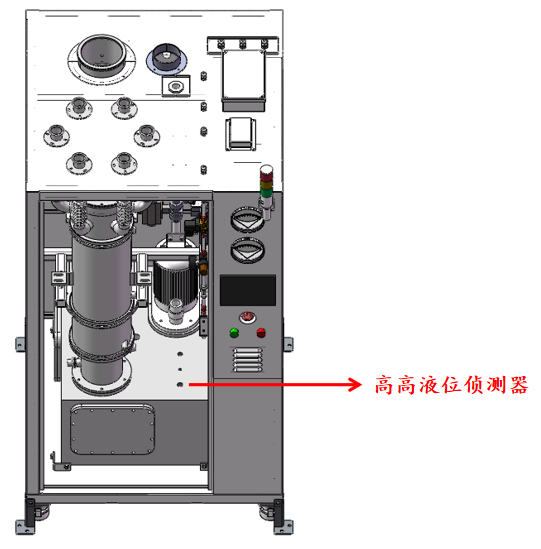

| 5 | 水槽高液位传感器 | 设备水箱右侧、顶端 | 断开自来水、冷却水、燃烧系统 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |

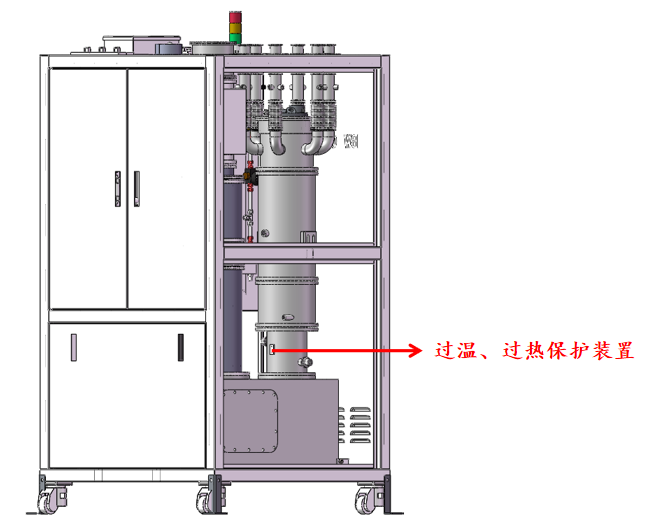

| 6 | 过温、过热安全 保护装置 | 主腔体外壁、涡旋腔体外壁、冷却腔体外壁 | 断开燃烧系统 | 红灯 | 报警 | 是 | 人工复位 | 硬件 | 安全继电器 |
1.在各种制程上采用高效的 Burner
2. 可选择 high energy 和 medium energy 运营
3. 通过延长消耗品部件寿命降低维护成本
4.水幕式内部的 Self Cleaning 设计延长 PM 周期
5.内部相互切换的功能降低 Pipe Utility 费用
6.防腐涂层技术，操作简便，便于维护
7.Parts桶双腔通用，减少库存压力
