全自动插板阀AGV
全自动插板阀（AGV）
工作原理
Auto Gate Valve通过添加PUMP Interface BD信号，实现PUMP和Main Controller 的通信， 当PUMP异常停机时，Main controller收到信号后，立即自动关闭阀门，预防气体回灌，并保持管路压力。
产品简介

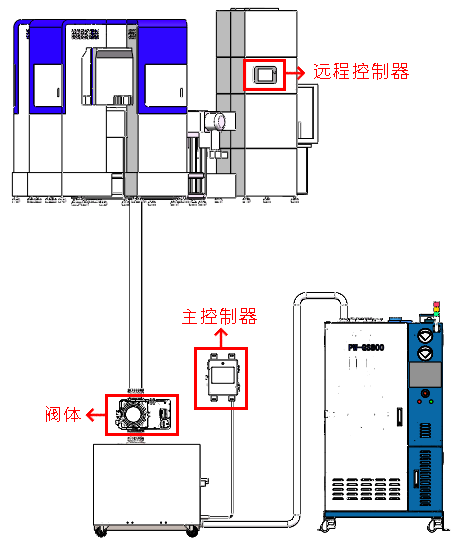

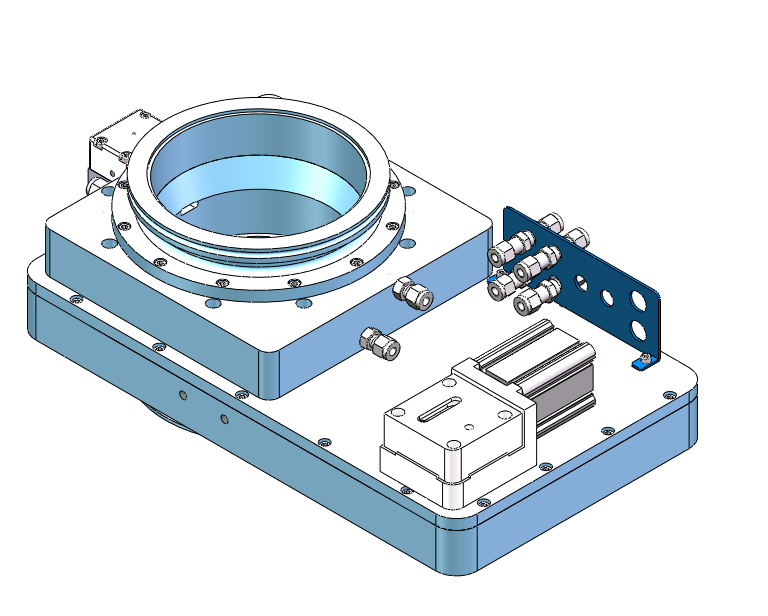

自动闸阀（AGV）由阀体和控制器（主控制器，远程控制器和加热控制器）两个部分组成，可通过4-6Kgf/cm^2氮气（或者压缩空气）控制阀门的快速打开与关闭。

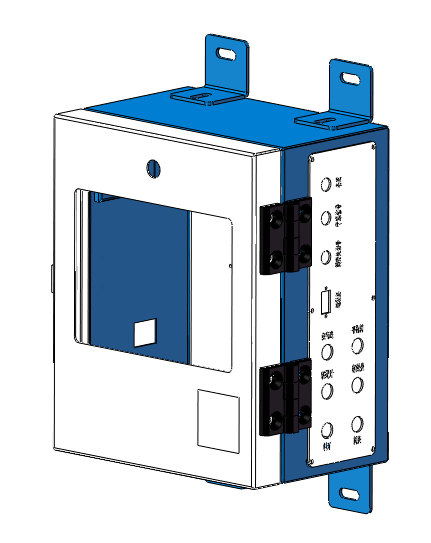

❶ 主控制器（接收来自干泵故障信号）

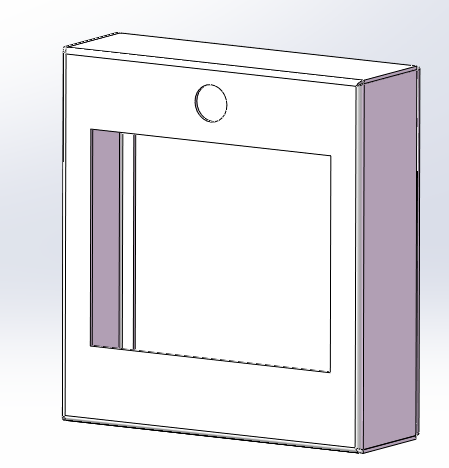

❶ 远程控制器（与主控制器连接）
❶ 主控制器和远程控制器都可以控制阀体

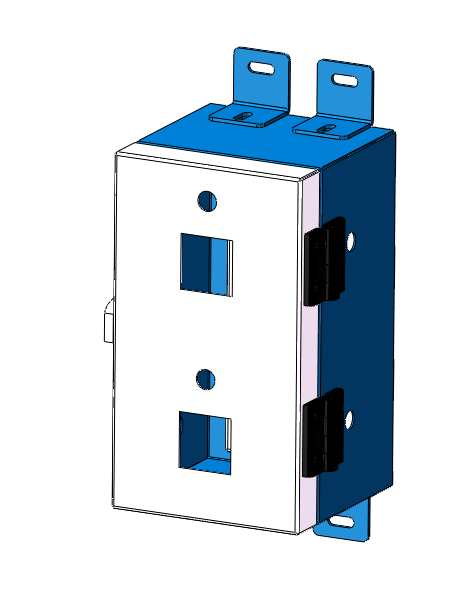

❶ 加热控制器只控制阀体加热不参与闸阀的控制
产品介绍
| 型号 | A(mm) | B(mm) | C(mm) | D(mm) | E(MM) |
| AGV-GS100T | 130 | 162 | 430 | 246 | 162 |
| AGV-GS125T | 155 | 162 | 430 | 246 | 162 |
| AGV-GS160T | 180 | 162 | 524 | 279 | 195 |
| AGV-GS200T | 240 | 162 | 655 | 398 | 219 |
| AGV-GS250T | 290 | 162 | 850 | 563 | 248 |

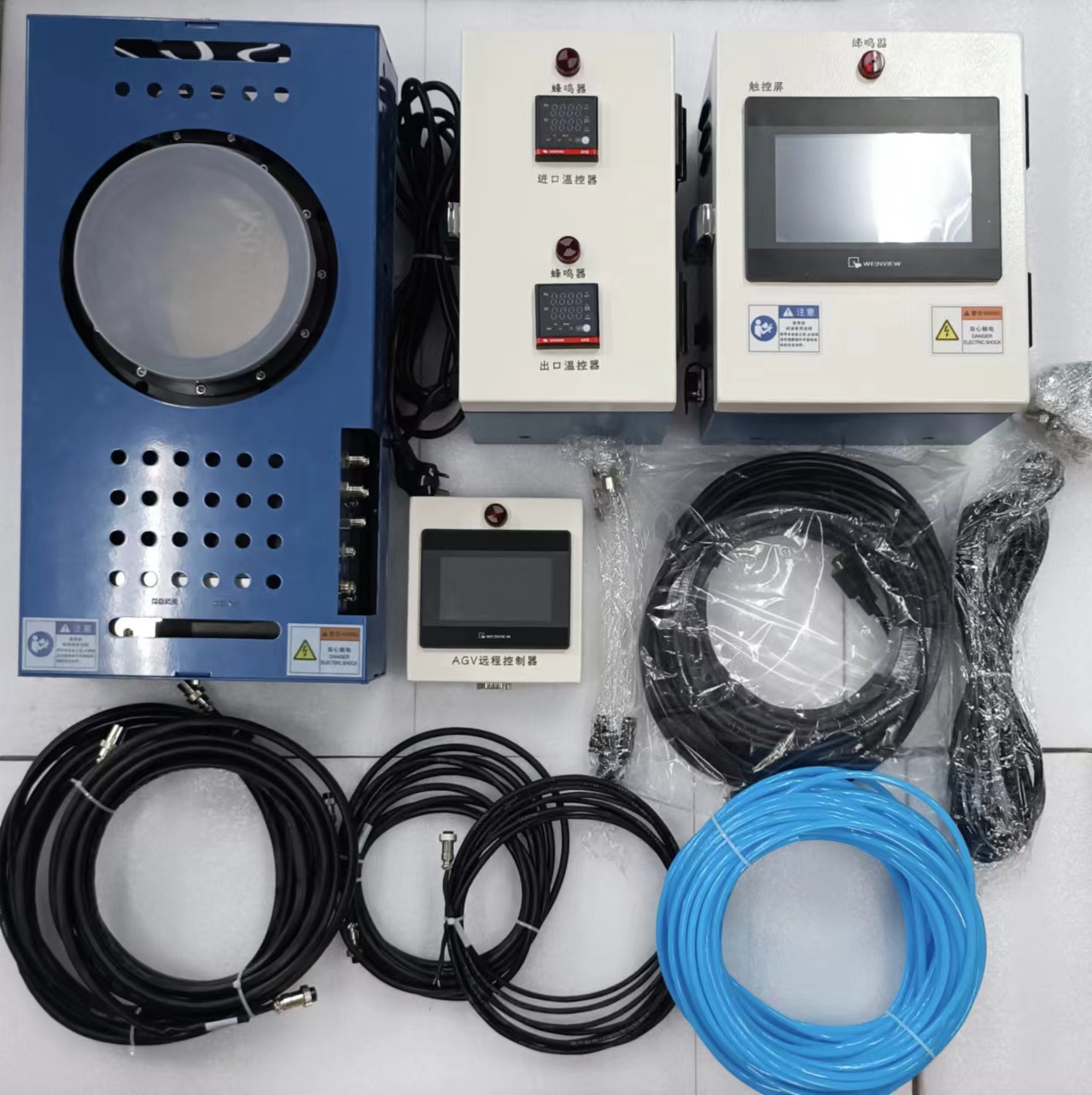

产品展示
产品对比
| 阀体介绍 | |||||
| 闸板材质 | 主题材料 | 泄漏率 | 氮气 | 密封材质 | 关断时间 |
| SUS304 | AL6061 | ≤1*10E-9bar.l/s | 4-6bar | FKM | ≤0.3s |
| AGV & QSV 差异 | ||
| 分类 | AGV | QSV |
| 作用 | 全面性预防气体回灌，即时保护至主设备端 | 截止回流，减少污染和损坏 |
| 安装位置 | Pump inlet端 | 主设备Out端 |
| 关断方式 | 自动关闭 | 被动关闭 |
| 主体材料 | AL6061 | Al |
| 闸板材质 | SUS304 | SUS304 |
| 密封性 | 更高性能的FKM | FKM |
| 控制方式 | 主控制器和远程控制器都可以控制阀体 | PID控制 |
产品特点
AGV设计特点：
❶ 当真空泵出现宕机时，自动闸阀（AGV） 能接收真空泵反馈的 alarm 信号自动关闭闸阀，关断时间≤0.3s，防止气体倒灌回机台chamber。
❶ 阀体具备加热功能，加热温度范围可人为控制在 0℃~180 ℃之间，通过内部嵌入式Heating防止Powder沉积，延长使用周期，并且加热实际温度可以在触控屏上显示出来。
❶ 设备控制方式：设备由PLC系统控制 ，分local control 和remote control 两种手动控制方式，两种控制方式互锁，不能同时操作；且控制器具有闸阀运行记录和报警信息查询功能。
❶ 状态显示：自动闸阀（AGV）阀体自带 open/close 状态识别指示灯，同时屏幕上可动态显示。
